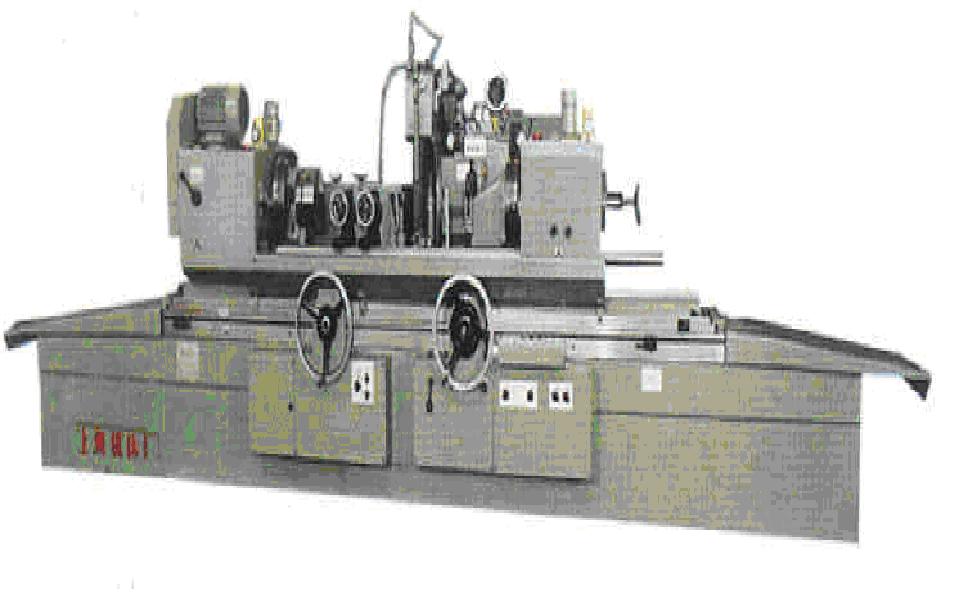

主要用途： H198A数控斜砂轮曲轴主轴颈磨床适用于大批量的生产工厂，专用加工曲轴的第一主轴颈及皮带轮轴颈、齿轮挡轴颈，一次成形磨削。机床除具有数控自动快速进退、无空程、粗、半精、精切入微量进给外，还配有自动工件轴向对刀装置，工件自动测量装置，自动工件跟踪中心架及工件的准停装置。并根据用户提供的工件附有各种配件装置。结构特征：a、具有绝对工件坐标值显示外，外接PC9”单色中文显示。b、控制系统采用日本QCUMA OSP500a单轴数控系统，砂轮架自动轴肩进给、粗进给、精进给、微进给及各进给间的延时停留。c、砂轮架快速进退，砂轮的自动成形靠模修整及砂轮架的自动补偿。砂轮主轴系统采用动静压轴承。d、液压控制头架主轴移动，实现工件轴肩的自动对刀。e、中心架的自动跟踪。f、工件的自动测量。（采用MARPOSS单向对刀仪及径向主动测量仪）g、头架由交流电机变频无级调整，带动工件旋转并控制工件自动准停。h、机床具备自动监控及可靠的联锁装置。
主要技术规格及参数：
主要规格
最大工件回转直径×最大工件长度
φ320×1500mm
加工范围
中心高
255mm
工件最大回转直径
φ320mm
最大可磨直径（新砂轮）
φ150mm
最大可磨直径（旧砂轮）
φ30mm
中心架上可磨直径
根据协议书
头尾架顶尖间距
1500mm
工件最大安装长度
头尾架
头架回转可能性
无
主轴轴向移动
能
主轴轴向移动量
3mm
头架主轴花盘准停
有
头架转速
粗磨
120r/min
精磨
80 r/min
尾架顶尖移动量
45mm
尾架顶尖液压进退
尾架顶尖轴向限位连锁装置
砂轮架
沿丝杆最大行程量
300mm
移动速度
2500～0.1mm/min
手摇脉冲发生器每脉冲当量
0.001mm
主轴直径
100mm
主轴转速
1430r/min
砂轮线速度
45m/sec
砂轮直径
最大750mm，最小580mm
机床电动机总功率 23.73KW
机床外形尺寸和净重
长×宽×高
?
净重（Kg）
9800
机床装箱尺寸毛重
＃1
3800×2900×2250
＃2
3300×1900×2200
毛重（Kg）
10100
1700
