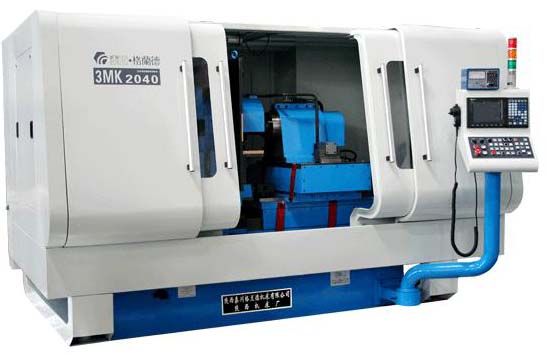

本机床主要适用于粗磨和精磨轴承套圈内圆、圆柱滚子轴承的外圈滚道。可磨削最大工件孔径φ400mm，最大工件外径φ500mm。
机床为两轴数控，数控系统为三菱E68，Z轴控制工作台的纵向移动，X轴实现进给机构的横向移动及进给。磨削循环由数控系统控制，操作方便，适用于成批或大批量生产车间使用。
工件传动采用交流变频调速，电磁吸盘带动工件一起转动。磨头为大功率电主轴，砂轮线速度为60m/s。磨削采用马波斯测量仪控制。
|
技 术 规 格 |
|
最大磨削孔径 |
mm |
Ф400 |
|
最小磨削孔径 |
mm |
Ф200 |
|
最大工件宽度 |
mm |
200 |
|
最大工件直径 |
mm |
Ф500 |
|
机床中心高（机床中心距床身底面） |
mm |
1330 |
|
电主轴最大转速 |
rpm |
9000 |
|
最大砂轮线速度 |
m/s |
60 |
|
磨头纵向最大移动量 |
mm |
400 |
|
磨头横向最大移动量 |
mm |
175 |
|
磨头纵向最大移动速度 |
m/min |
5 |
|
磨头纵向最大移动速度 |
mm/min |
0.05 |
|
磨头横向最大移动速度 |
m/min |
5 |
|
磨头横向最小移动速度 |
mm/min |
0.05 |
|
CNC设定最小移动量 |
μm/step |
1 |
|
电机总功率 |
kw |
44.05 |
|
机床重量 |
kg |
9000 |
|
机床毛重 |
kg |
10000 |
|
工 作 精 度 |
|
单一平面平均（jun1）内径偏差 |
μm |
-1～-25 |
|
直径变动量 |
μm |
19 |
|
平均直径变动量： |
μm |
13 |
|
壁厚差 |
μm |
15 |
|
垂直度 （测距10mm） |
μm |
0.7 |
|
主 要 附 件 |
|
砂轮平衡轴 |
1套 |
砂轮和法兰盘 |
1套 |
|
砂轮平衡架 |
1套 |
卸砂轮拔头 |
1套 |
|
特 殊 订 货 附 件 |
|
电磁阀座 |
1套 |
|
|
