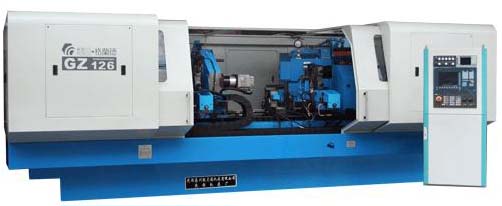

本机床为五轴两联动数控机床，可一次对汽车车桥或车轴的两端外圆、端面和圆弧进行同时磨削。由西门子840D数控系统分别控制左砂轮架进给（X1轴）、右砂轮架进给（X2轴）、左拖板移动（Z1轴）、右拖板移动（Z2轴）、及头架旋转（C轴），其中X1、Z1轴、X2、Z2轴可实现联动。砂轮主轴为套筒式液体动静压混合轴承，采用多砂轮进行磨削。安装在头、尾架上的修整器分别对左砂轮和右砂轮进行修整并能自动补偿。工件的回转通过中间驱动装置实现，并可实现准停。左右轴颈分别配有自动在线外圆测量、端面定位器、自动跟踪中心架。机床并设有工件轴向移动装置及工件姿态定位装置。两端砂轮均配备有动平衡装置对砂轮进行在线平衡。机床能一次装夹完成两端轴头的磨削。
|
主 要 技 术 参 数 |
|
工件最大回转直径 |
mm |
φ880 |
|
最大磨削直径 |
mm |
φ250 |
|
最大工件长度 |
mm |
2500 |
|
最小工件长度 |
mm |
1900 |
|
最大工件重量 |
汽车车桥 |
kg |
500 |
|
火车车轴 |
kg |
1500 |
|
砂轮最大直径 |
mm |
φ900 |
|
可磨轴端最大长度 |
mm |
320 |
|
砂轮最大线速度 |
m/s |
45 |
|
机床总容量 |
KVA |
160 |
|
工 作 精 度 |
|
圆度 |
mm |
0.0025 |
|
纵截面内直径的一致性 |
mm |
0.005 |
|
表面粗糙度 |
μm |
外圆 |
Ra0.4 |
|
端面和圆弧 |
Ra0.8 |
|
